永磁发电机如何工作

高速永磁电机具有许多令人满意的特性,使他们有吸引力的直接驱动应用在各个行业。这已成为可能,与高性能永磁体的出现具有高能量密度和高工作温度,为永磁(PM)电机提供了行业领先的功率密度和效率。无传感器控制也非常受欢迎的高性能永磁电机控制。Calnetix的PM电机的强劲的转子结构提供了更高的运行速度和更大的涡轮,他们的相关电力电子成本更低,使用更简单。

永磁电机由两个基本部件组成。由交流电供电的定子线圈产生电场。然后由高能磁性材料制成的转子在磁场中旋转。今天的永磁电机采用了高强度稀土磁性材料的最新技术,以实现高功率密度和效率。与其他电机类型相比,前者直接导致在所有功率级别的最小物理尺寸;后者导致总体系统效率的显著提高。

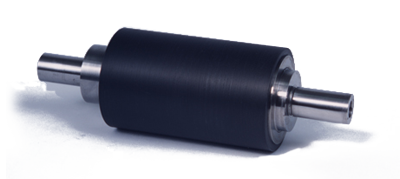

Calnetix目前使用两种主要类型的转子结构来提供大规模生产中的高速旋转组件。

安全壳由高强度金属套筒或专利的先进石墨复合套筒提供,其尖端速度超过每秒1200英尺。两者都为系统和电机/发电机性能提供独特的优势。Calnetix选择最优的方法来满足系统性能目标,并且在开发和生产中都有使用这两种方法的经验。

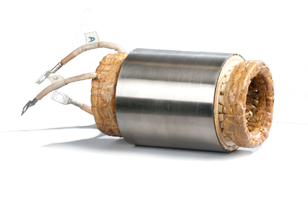

永磁发电机

其他转子设计标准包括工作温度、所采用的轴承类型、所需刚度、工作弯曲模式和工作气体或液体介质。

在设计PM机器时,Calnetix解决了所有这些因素,并彻底了解每个应用程序或工作环境所需的转子特性。

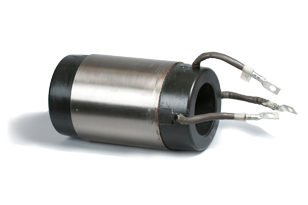

永磁电机体

Calnetix适用下午运动技术在一个广泛的速度范围,以满足广泛的应用需求。每分钟转速超过45万转的设计已经实现,每分钟转速3万到10万转是Calnetix机器的典型运行范围。可在空气冷却或液冷配置,这些粉末冶金机提供:

  • 强劲的转子结构,最大限度地提高转子刚度更高的弯曲模态频率
  • 更少的转子极,通过降低驱动频率要求减少定子损耗
  • 定子层压材料的最新技术,最大限度地减少定子铁损耗

Calnetix点运动

基于永磁电机和发电机的Calnetix系统设计具有以下特点:

效率高

效率衡量的是一个系统如何有效地利用能源。最大限度地利用这些能量来完成期望的工作,将浪费的能量降到最低。由Calnetix提供的永磁电机/发电机技术为高速机器提供了最高的效率。考虑到所需的输出、大小限制、冷却等因素,这些高效性能针对您的特定应用程序进行了优化。

高速

高速机器允许直接驱动的高速系统,消除了低速电机齿轮箱的安排,提供高速传动轴输出。高速永磁发电机可以直接驱动或由高速涡轮、压缩机或其他透平机械驱动。高速电机大大减小了电机的尺寸,降低了电机的成本,简化了集成。将这些小型、高效的机器集成到耦合设备中,进一步降低了成本和复杂性。

高温的能力

雷电竞下载appCalnetix科技采用最新的永磁(PM)和绝缘材料,并不断与领先的磁体和绝缘制造商合作,以提高其PM机器的温度能力和其他性能特征。根据机器中使用的稀土磁体,温度可以达到550°F。Calnetix的高性能定子绕组采用H级及以上绝缘系统,使额定温度远远高于180°C。大多数标准电机的温度限制在160℃以下。

Calnetix已经开发了内部分析工具,以不断探索和帮助优化运行条件,将电机发电机集成到任何高性能系统。Calnetix目前生产的高温应用的一个很好的例子是用于燃气轮机系统的PM机。涡轮叶轮在大约900°C的温度下工作,直接连接到Calnetix的高速发电机转子轴。Calnetix已经掌握了这些类型的关键系统的分析和生产的PM机器,有效和可靠的运作。
