提供最具创新，节能的高速解决方案
雷电竞下载appCalnetix技术的工程团队致力于一个全面的设计过程中，平衡磁，热和结构性因素，以确保最佳的设计方案。最好的住宿，Calnetix使得研究和开发活动，每年都远远超过行业标准显著的投资。Calnetix提供内部分析能力和设计，其中包括浩大的：
电磁分析与设计
雷电竞下载appCalnetix技术利用两个封闭形式的数学建模和电磁分析的有限元法模拟。用于电动发电机的设计中，在开发Calnetix封闭形式的计算机模型，根据永磁同步电机原理，提供的机器参数，例如极数，定子构成，材料的选择，机纵横比等磁性快速和准确的权衡研究轴承设计和分析软件是基于的两个解析封闭形式的建模和有限元分析协同工作，以产生最佳的电磁设计和精确地预测它的性能参数的独特的专有方法趁势。有限元方法被用于在结合封闭的形式的方法来提供设计优化和精确地计算漏磁也就是在这两个电动发电机和磁轴承系统精确机器性能预测是必不可少的。
机械分析
Calnetix利用Solidworks的为机械设计基于软件的平台。完整的系统可以在这个3D设计软件包进行建模，以确保这一高性能技术最佳的机电一体化。在设计过程中，客户同意接口控制图形，以确保所设计的系统满足所有的机械接口的要求。设计被验证支持数据;完成后，设计被释放，并按照ISO9001的要求制作。
转子动力学分析
Calnetix提供了使用内部开发的，有限元为基础的转子动力学分析工具，电动发电机和磁轴承系统（MBS）完成转子动力学分析。对于电动发电机，该分析确定用于高速性能临界转子特性;这些特征或者传递到客户系统集成使用或用于Calnetix设计的系统（包括客户指定的轴承，转子的组件和结构支撑）的建模内部使用。用于磁轴承系统，该方法允许所述MBS控制方程来为完整的系统的分析的转子和外壳的结构模型的耦合。此转子动力分析允许轴承和位置传感器的位置进行优化整个系统的设计。
MBS分析包括：
- 无阻尼临界转速分析
- 用于耦合的转子/轴承/支持系统中的阻尼不平衡响应分析
- 对的耦合系统的阻尼特征值分析
- 瞬态非线性分析的捕手轴承紧急转子下降
这种分析提供了一个用于悬浮系统控制器补偿算法的基础。

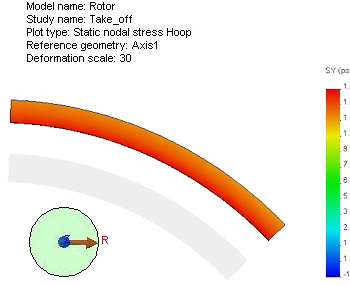

应力分析
现代高速涡轮机提出了独特的设计挑战。大多数企业还没有开发这一专长在内部。由于高速旋转机械的发展计划的一部分，Calnetix技术提供了必要的经验，工艺和注重细节的正确的组件集成到一个复杂的机器。雷电竞下载app经验丰富的设计和分析工程师的艺术造型和应力分析工具状态协同工作。这包括用于造型设计负载，过载，模态分析和热传递所述旋转部件和结构部件，根据需要。最终的设计是满足所有生活需求的机器。
- 多片旋转组件
- 复杂的结构
- 疲劳寿命预测
- 传播热量
- 模态分析
嵌入式控制系统设计
Calnetix磁轴承控制器和驱动马达采用嵌入式控制以执行专用控制功能特定于Calnetix设计电动发电机和轴承性能需要。Calnetix发展自己的嵌入式硬件和相关软件，解决复杂的电气，机械和系统设计和集成要求的需要。Calnetix采用基于德州仪器（TI）DSP和摩托罗拉DSP飞思卡尔其磁轴承控制器和电机驱动器2个的开发平台。这些嵌入式控制器采用高速DSP，PWM驱动器，模拟和数字I / O，和板上闪存和RAM。用户可以控制并通过RS485 / 232，或数字/模拟I / O的应用Modbus监视嵌入式控制器。以太网或USB端口接口也可提供。
电力电子/电机控制器设计
要充分利用最新技术的电动发电机，Calnetix技术利用了电机驱动器和逆变器的最新技术。雷电竞下载app无论是开发，集成和制造所需的电力电子，Calnetix总是在头脑里的系统和应用程序设计。目前，利用Calnetix基于系统的需要两个传感器和基于传感器电机驱动技术。一些Calnetix已交付ray电竞竞技的产品包括：
- 霍尔效应传感器为基础的马达驱动器（6步骤和正弦波）
- 编码器反馈电机驱动（正弦波）
- 传感器电机驱动器（步骤6和正弦波）
我们的正弦波驱动器利用空间矢量控制与交错的开关，以减少电动机中的电流谐波。电机设计时考虑了这些谐波，以确保该系统将运行在最佳性能。用于发电，Calnetix已经为单机和并网应用交付两台发电机和逆变器。除了驱动器和逆变器的现有生产线，Calnetix设计和制造定制的电子产品在各个行业的特殊应用。Calnetix的深入了解，在工业，航空和全球军事应用中利用强大的机电产品，电磁与电子系统的结果。ray电竞竞技
